國際管法蘭標準(ISO 7005-1:1992)
ISO 7005-1是國際標準化組織于1992年頒發的一項標準,該標準實際上是把美國與德國兩個系列的管法蘭標準合并而成的國際管法蘭標準。
管法蘭公稱壓力分兩個系列:地一系列為PN10、PN16、PN20、PN50、PN110、PN150、PN260、PN240;第二系列為PN2.5、PN6、PN25、PN40。兩個壓力系列中,公稱壓力為PN2.5、PN6、PN10、PN16、PN25、PN40的法蘭尺寸是按照歐洲體系;而公稱壓力為PN20、PN50、PN110、PN150、PN260、PN420的法蘭尺寸是按照美洲體系。需要說明的是,為了區分歐洲體系和美洲體系管法蘭的壓力等級,ISO7005-1(1992)將原美洲體系中Class600、Class1500的SI制壓力等級更改為PN110和PN260(在1992年以前一般稱為PN100和PN250)。

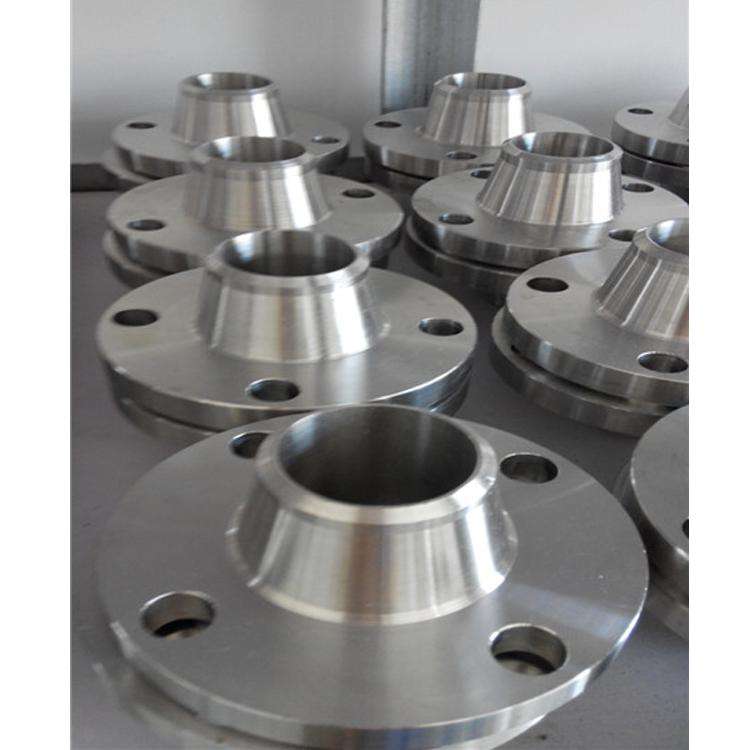

法蘭的結構型式有:板式平焊、平焊環松套、翻邊環松套、對焊環松套、帶頸對焊、帶頸平焊、螺紋法蘭、承插法蘭和法蘭蓋等九中形式。密封面有平面、突面、凹凸面、榫槽面、橡膠環連接、環連接面共六種。
