異徑管用于在同一個方向改變管道口徑。有兩種異徑管：同心異徑管，通常用于垂直管線。偏心異徑管，通常用于水平管線。

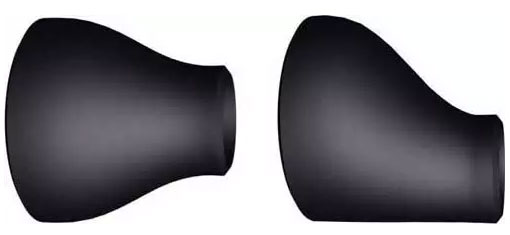

同心異徑管 偏心異徑管
TF & BF
在水平管線中，如果使用偏心異徑管，有兩種安裝可能：頂端平TF(top flat)和底部平BF(bottom flat)。例如：
1. 底部平的偏心異徑管常應用于管廊中，保持管線在同一標高線上。如果使用同心異徑管或者頂端平的偏心異徑管，則管廊支撐物改變。
2. 頂端平的偏心異徑管通常使用在泵的吸入管線中，管線頂端水平，氣泡不會在管線中堆積。
異徑管的長度
異徑管的長度與管道口徑變化關系不大。因此，一些變徑比較大的異徑管有可能會造成流體驟變。例如：6” - 2 1/2” 的異徑管的長度是140mm，在如此短的距離內，管道口徑由168.3mm變?yōu)?3mm。在一個管道系統的設計階段，管道設計工程師肯定會考慮到此類問 題。
備選方案是增加異徑管的使用數量，比如：
•NPS 6 - NPS 5 (L=140 mm)
•NPS 5 - NPS 4 (L=127 mm)
•NPS 4 - NPS 3½ (L=102 mm)
•NPS 3½ - NPS 3 (L=102 mm)
•NPS 3 - NPS 2½ (L=102 mm)
